Подшипниковый узел UCPA204, 480204, 20x47x31 купить Екатеринбург

Где купить подшипниковые узлы UCPA204, аналог 480204, подберем подшипники по образцу, размерам 20x47x31, каталогу, цена, производитель FBJ, ASAHI, APP, LK, CRAFT, FHY, оптом и в розницу в Екатеринбурге? Магазин подшипниковых узлов UCPA на Вишневой 46 офис 406 характеристики корпуса PA204 и номер подшипника UC204, применение промышленные, корпусные, в Екатеринбурге со склада: в наличии. Если Вам необходима консультация наш специалист готов вам помочь по E-mail: tdps@yandex.ru, по телефонам +79086320034, +79506412028, +7(343)286-98-07, Skype: tdpstdps, ICQ 468175328. У нас можно купить:

оформить заказ	Фото подшипника	Номер подшипника	Аналог	Размер подшип ника	Произво дитель	Подшипники цена

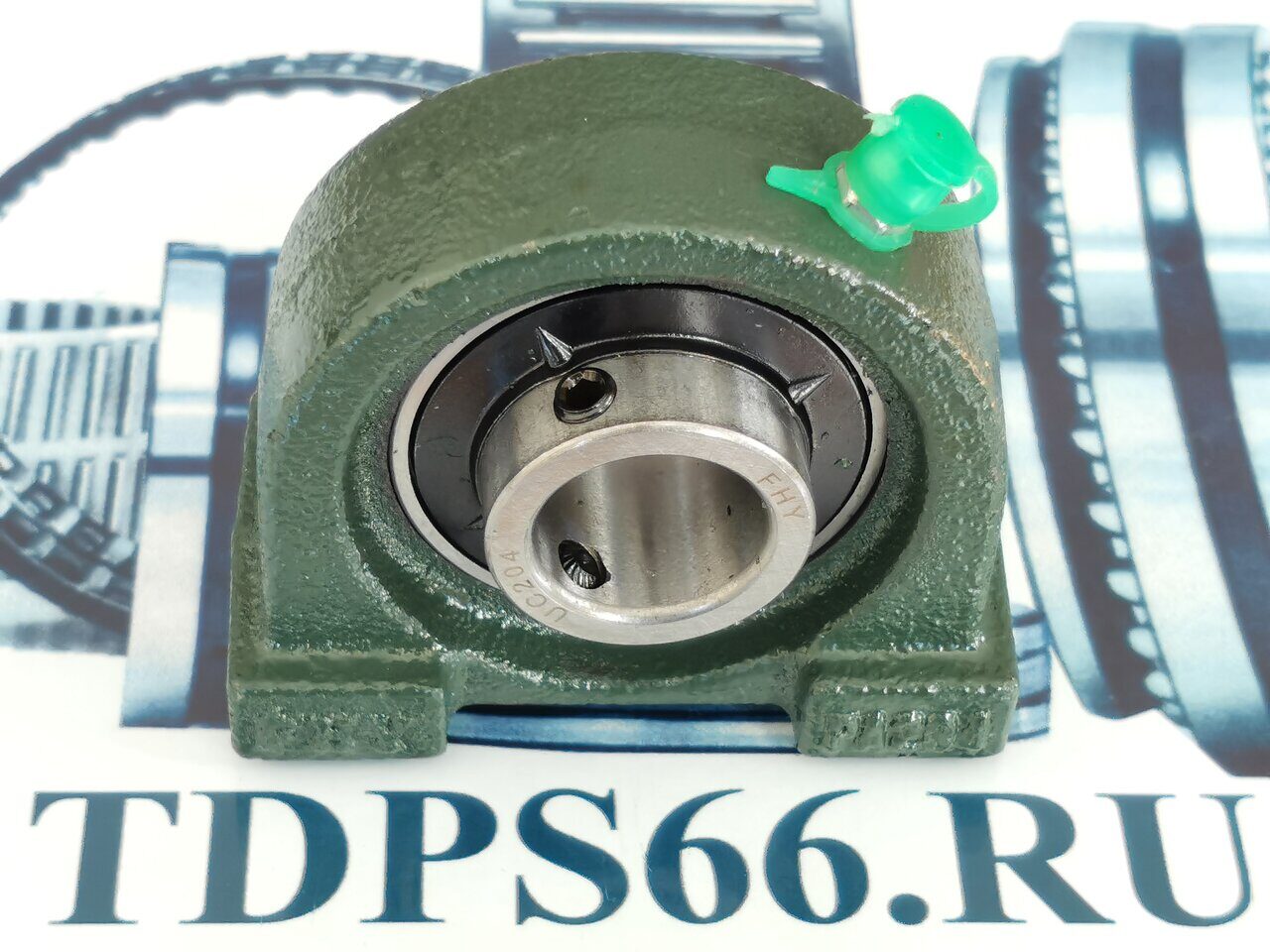

		Подшипник UCPA204 FHY-TDPS66.RU	MUCPA 204 UKPA204 HCPA204 SAPA204 SBPA204	20x47 x31	FHY	Цена и наличие подшипника уточняются у менеджера E-mail: tdps@yandex.ru, по телефонам +79086320034, +79506412028, +7(343)286-98-07

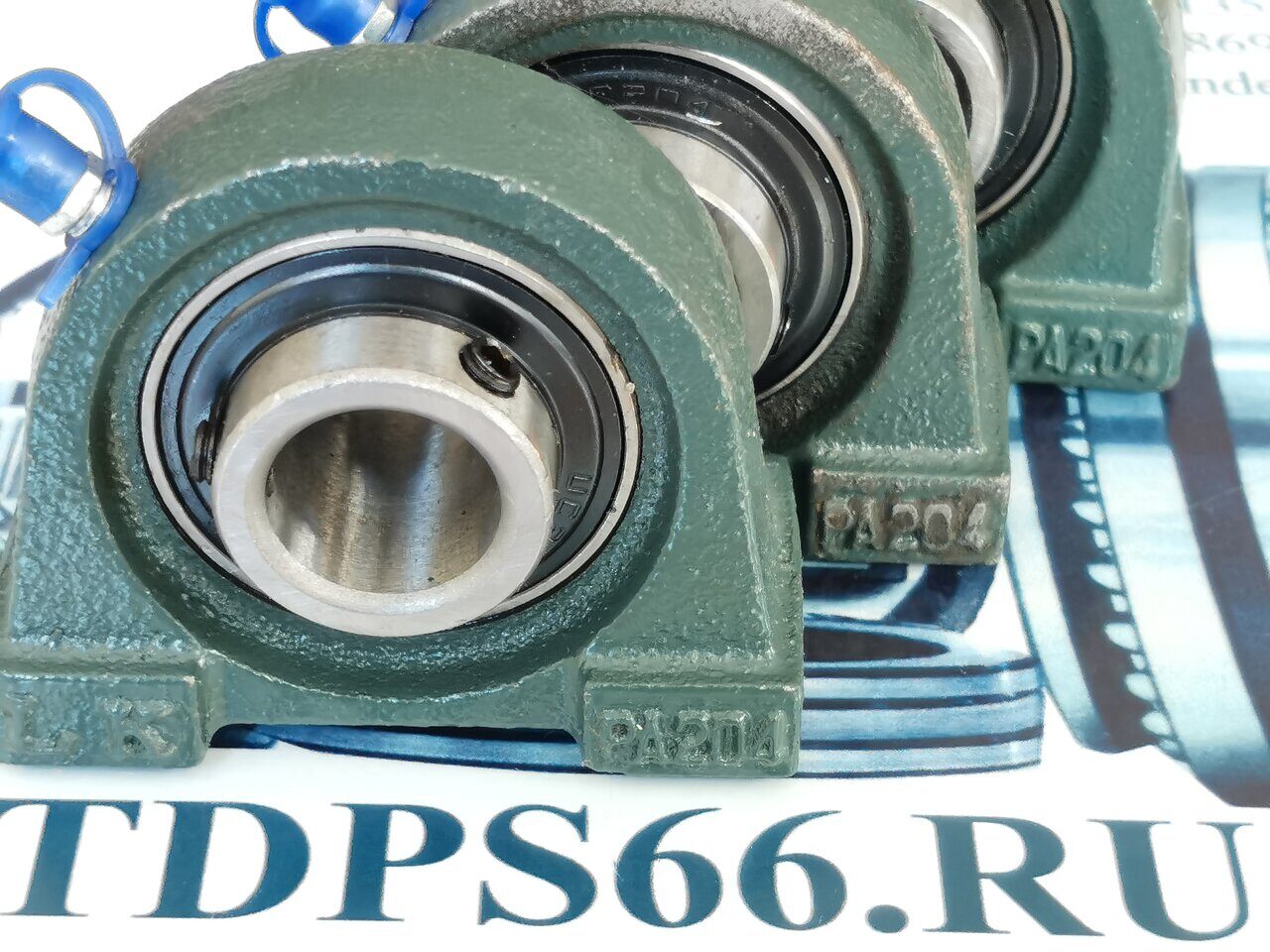

		Подшипник UCPA204 LK-TDPS66.RU	MUCPA 204 UKPA204 HCPA204 SAPA204 SBPA204	20x47 x31	LK	Цена и наличие подшипника уточняются у менеджера E-mail: tdps@yandex.ru, по телефонам +79086320034, +79506412028, +7(343)286-98-07
		Подшипни ковый узел UCPA204 FBJ- TDPS66.RU	MUCPA 204 UKPA204 HCPA204 SAPA204 SBPA204	20x47 x31	FBJ	Цена и наличие подшипника уточняются у менеджера E-mail: tdps@yandex.ru, по телефонам +79086320034, +79506412028, +7(343)286-98-07

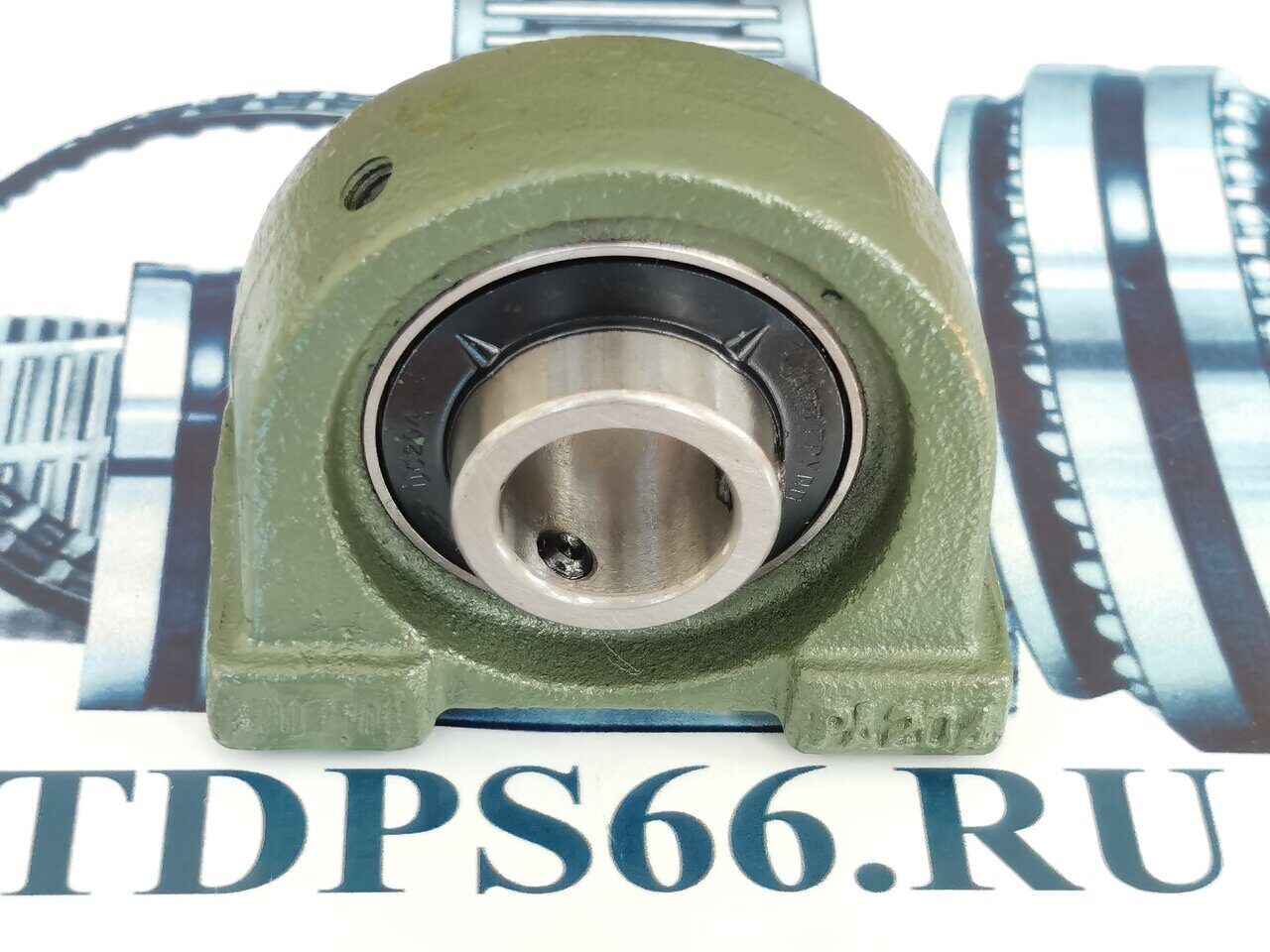

		Подшипни ковый узел UCPA204 APP- TDPS66.RU	MUCPA 204 UKPA204 HCPA204 SAPA204 SBPA204	20x47 x31	APP	Цена и наличие подшипника уточняются у менеджера E-mail: tdps@yandex.ru, по телефонам +79086320034, +79506412028, +7(343)286-98-07
		Подшипни ковый узел UCPA204 CRAFT- TDPS66.RU	MUCPA 204 UKPA204 HCPA204 SAPA204 SBPA204	20x47 x31	CRAFT	Цена и наличие подшипника уточняются у менеджера E-mail: tdps@yandex.ru, по телефонам +79086320034, +79506412028, +7(343)286-98-07

Подшипниковый узел UCPA204: характеристики, применение, аналоги, монтаж

UCPA204 — шариковый радиальный самоустанавливающийся подшипниковый узел с удлинённым внутренним кольцом (UC204), смонтированный в компактном чугунном корпусе типа PA204 с укороченным основанием. Предназначен для монтажа в условиях ограниченного пространства. Сочетает высокую несущую способность с возможностью компенсации небольших перекосов вала (до 2–3°) .

Характеристики:

Основные размеры:

Внутренний диаметр (d): 20 мм .
Наружный диаметр подшипника (D): 47 мм .
Ширина подшипника (B): 31 мм .
Длина корпуса (a): 76 мм .
Общая высота (w): 62 мм .
Ширина корпуса (b): 40 мм .
Высота от основания до центра вала (h): 30,2 мм .
Межосевое расстояние крепёжных отверстий (e): 52 мм .
Глубина отверстия крепёжного винта (g): 15 мм .
Высота крепёжной площадки (l): 11 мм .
Размер от края подшипника до середины шарика (n): 12,7 мм .

Нагрузочные параметры:

Динамическая грузоподъёмность ©: 12 160 Н .
Статическая грузоподъёмность (C₀): 6 318 Н .

Прочие параметры:

Масса: 0,498–0,56 кг (в зависимости от производителя) .
Материал корпуса: чугун СЧ20 .
Тип подшипника: шариковый радиальный однорядный самоустанавливающийся UC204 .
Уплотнения: закрытые контактные уплотнения с двух сторон (защита от пыли, влаги и загрязнений) .
Система смазки: пресс‑маслёнка для периодического пополнения смазки (смазка предварительно внесена на производстве) .
Фиксация на валу: два стопорных винта с шестигранной головкой (M10×1,5), расположенных под углом 120° друг к другу .
Диапазон рабочих температур: от −40 °C до +100 °C .
Класс точности: P0 .
Тепловой зазор: CN .

Расшифровка обозначения

UC — корпусный подшипник с широким внутренним кольцом, сферической наружной обоймой и фиксацией на валу стопорными винтами;
P — тип корпуса (на лапах);
A — компактная версия корпуса с укороченным основанием;
204 — типоразмер для вала 20 мм с соответствующими габаритными и присоединительными размерами.

Применение

UCPA204 подходит для оборудования с умеренными радиальными и небольшими осевыми нагрузками. Используется в:

приводных узлах конвейеров, транспортёров и роликовых линий;
оборудовании пищевой, упаковочной и лёгкой промышленности (при наличии защитных кожухов и регламентированного обслуживания);
вентиляторных агрегатах, насосных станциях, приводах смесителей;
сельскохозяйственных и коммунальных машинах (где важна быстрая замена узла и устойчивость к ударным нагрузкам);
станках и механизмах с ограниченным монтажным пространством (благодаря укороченному основанию корпуса) .

Монтаж

Пошаговая инструкция по установке UCPA204:

Подготовка:
- очистите вал и посадочное место от загрязнений, заусенцев, следов коррозии;
- проверьте соответствие размеров вала и посадочного отверстия (внутренний диаметр — 20 мм);
- убедитесь, что крепёжные отверстия в корпусе и на монтажной поверхности совпадают (межосевое расстояние — 52 мм) .
Установка подшипника на вал:
- поместите подшипник на вал;
- закрепите его с помощью стопорных винтов (M10×1,5) шестигранным ключом. Затягивайте винты равномерно, под углом 120°, соблюдая рекомендованный момент затяжки .
Монтаж корпуса:
- установите корпус на монтажную поверхность (на лапы);
- закрепите его болтами через резьбовые отверстия в основании корпуса;
- обеспечьте равномерную затяжку болтов для надёжной фиксации и предотвращения перекоса .
Проверка установки:
- проверните вал вручную — вращение должно быть плавным, без заеданий и шумов;
- убедитесь в отсутствии чрезмерного люфта;
- проверьте затяжку всех крепёжных элементов .
Смазка:
- при нормальных условиях эксплуатации смазка заложена на производстве;
- пополняйте смазку через пресс‑маслёнку каждые 100–150 часов работы (в зависимости от условий эксплуатации). Используйте смазку на основе лития или бария .

Аналоги и модификации

Некоторые аналоги UCPA204 от разных производителей:

SKF: SYF20 TF .
INA: RSHEY20 .
FAG: PA56200204 .
NSK: UCPA204 .
ISKRA: UCPA204 (вес 0,56 кг, статическая нагрузка 6 318 Н) .
LPZ: UCPA204 (вес 0,498 кг, размер 20×62 мм) .
TECHNIX: UCPA204 ( вес 0,5 кг) .
ASAKI (ASAHI): UCPA204 .
ISB: UCPA204 .
FKD: UCPA204 .

Важные замечания

Не применяйте чрезмерных усилий при монтаже — это может привести к повреждению подшипника или корпуса .
Избегайте попадания грязи, влаги и абразивных частиц внутрь подшипника во время монтажа .
Перед запуском оборудования проверьте плавность вращения и затяжку крепежа .
Регулярно проверяйте состояние уплотнений и крепежа в процессе эксплуатации для предотвращения преждевременного износа .
Для оборудования с агрессивной средой выбирайте модели с корпусом из нержавеющей стали или с полимерным корпусом .
Соблюдайте рекомендации производителя по предельной частоте вращения и грузоподъёмности.
При замене узла убедитесь, что аналог имеет идентичные размеры и нагрузочные характеристики

Где купить в Екатеринбурге

1. «Подшипник‑сервис»
  1. Адрес: ул. Вишнёвая, 46, оф. 406.
  2. Часы работы: пн. –пт., 08:00–17:00.
  3. Телефоны: +7 908 632‑00‑34, +7 950 641‑20‑28, +7 (343) 286‑98‑07.
  4. Email: tdps@yandex.ru
  5. консультация при подборе.
Местные поставщики промышленных подшипников и комплектующих
- уточняйте наличие у компаний, специализирующихся на запчастях для промышленного оборудования.
